打向浄水場概要

更新日 2016年10月19日

八木山川(安定)水系浄水場 => 打向浄水場

所在地

直方市大字山部927番地の3

水源及径路

八木山川表流水(力丸ダム)から日最大12,000立方メートルを導水管により打向浄水場着水井へ自然流下で取水します

浄水方法

凝集沈殿池・急速ろ過方式

処理能力

最大11,600立方メートル/日

更新期間

平成17年8月から平成20年3月まで

浄水設備の全面更新および工作物の部分改修工事完了



浄水施設改良工事

  • 着水井 1池
  • 塩素混和池 1池
  • 急速混和池 1池
  • フロック形成池(迂流板式) 2池
  • 薬品沈殿池(傾斜板沈降装置付) 2池
  • 沈殿地流出渠 1池
  • 急速ろ過機(鋼板製円筒立型) 径5.0m×高5.0hろ過面積20.0平方メートル×1基
  • 急速ろ過池(逆洗装置移動型) ろ過面積55.6平方メートル×2池
  • 浄水池 1池
  • 洗浄排水池 1池
  • 排泥池 1池
  • 送水ポンプ棟 1階建建築面積170.60平方メートル
     地下---浄水池・1F床面積142.40平方メートル---受電室・送水ポンプ室
  • 薬注棟 2階建建築面積204.6平方メートル
     1F床面積144.0平方メートル---薬品注入室・水質計器室
     2F床面積144.0平方メートル---電気室
  • 管理棟 2階建建築面積168.0平方メートル
     1F床面積140.0平方メートル---書庫・倉庫
     2F床面積230.0平方メートル---操作室・水質計器室(配水池)


打向系配水池 => 打向配水池

貯水能力

最大16,868立方メートル/日

更新期間

平成17年8月から平成20年3月まで

配水池の新設および場内連絡管の改修工事



 配水池拡張工事

  • 5号配水池(新設) PCコンクリート造・アルミドーム屋根内径35.0m・壁高9.3m
     容量=8,600立方メートル/日
  • 1号配水池(既設)
     容量=1,568立方メートル
  • 2号配水池(既設)
     容量=1,700立方メートル
  • 3号配水池(既設)
     容量=2,000立方メートル
  • 4号配水池(既設)
     容量=3,000立方メートル

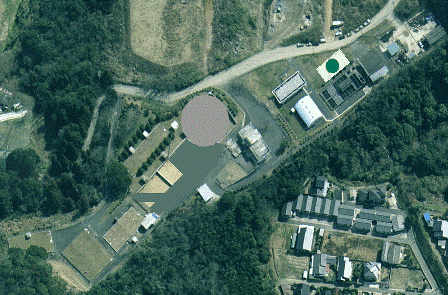

打向浄水場+打向配水池 - 航空写真

      打向浄水場+打向配水池 - 航空写真
